FIDIA – DL321 Gantry compact

Share this article

DL321

Solutie compacta de tip gantry superior cu 5 axe, cu curse ale axelor care acopera o gama larga de aplicatii si o structura care permite prelucrarea diferitelor tipuri de materiale, cum ar fi aliajele de aluminiu si otelul, atat in domeniul auto, cat si in cel aerospatial.

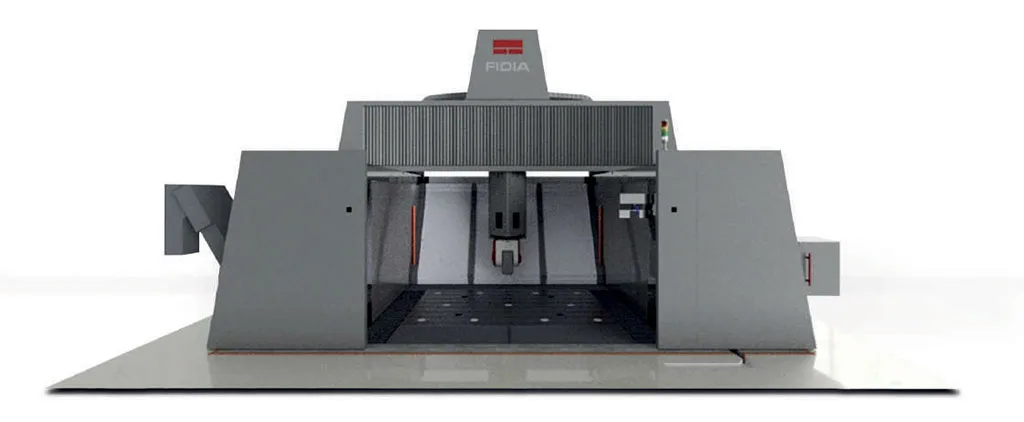

Forma compacta

O atentie deosebita este acordata designului de ansamblu, permitand optimizarea amprentei masinii de serie.

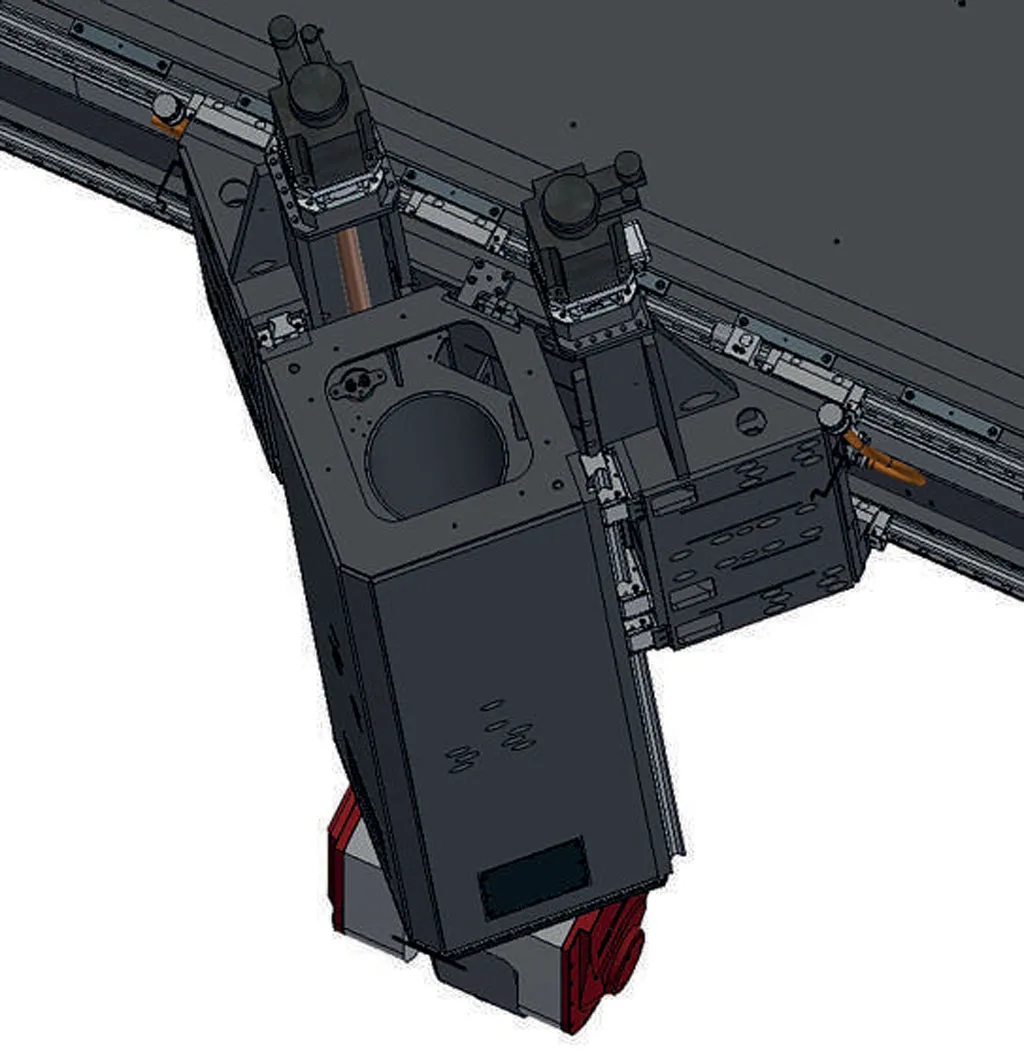

Design inovator XZ

Echipat cu motoare liniare dinamice atat pe axa X, cat si pe axa Y,
se caracterizeaza prin designul inovator al ansamblului XZ, in curs de
brevetare (RAM rotit la 45°), care permite o rigiditate ridicata si cel mai
bun comportament termosimetric in raport cu sectiunea RAM.

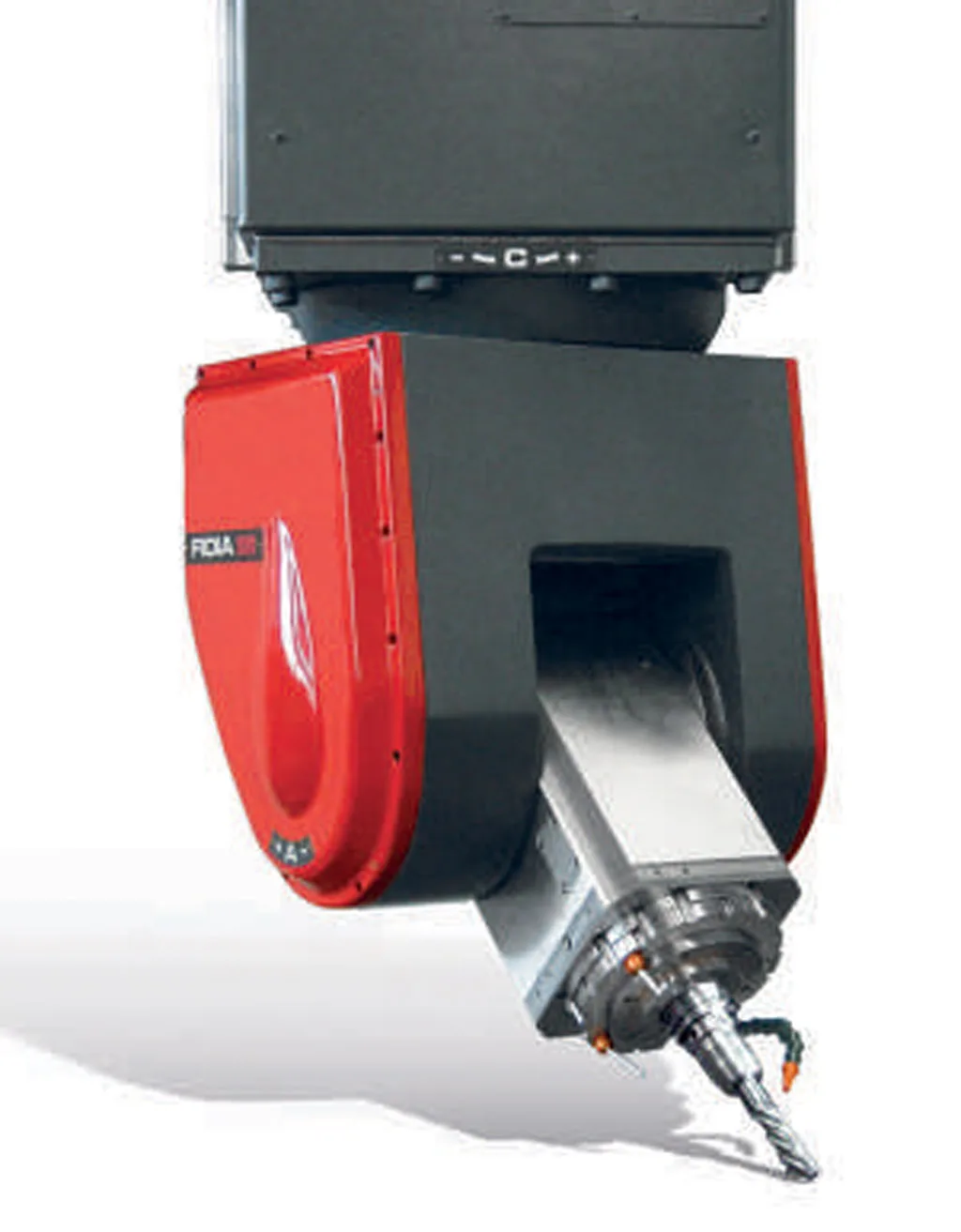

Capul M5A cu 5 axe

Capul Fidia M5A cu 5 axe echipeaza DL321. Compactitatea sa si geometria in forma de pana permit penetrabilitatea si versatilitatea utilizarii. Poate fi utilizat alternativ atât la prelucrarea cu 3+2 axe indexate, cat si la prelucrarea cu 4 si 5 axe continue, întotdeauna cu o rezolutie de pozitionare de 0,001°.

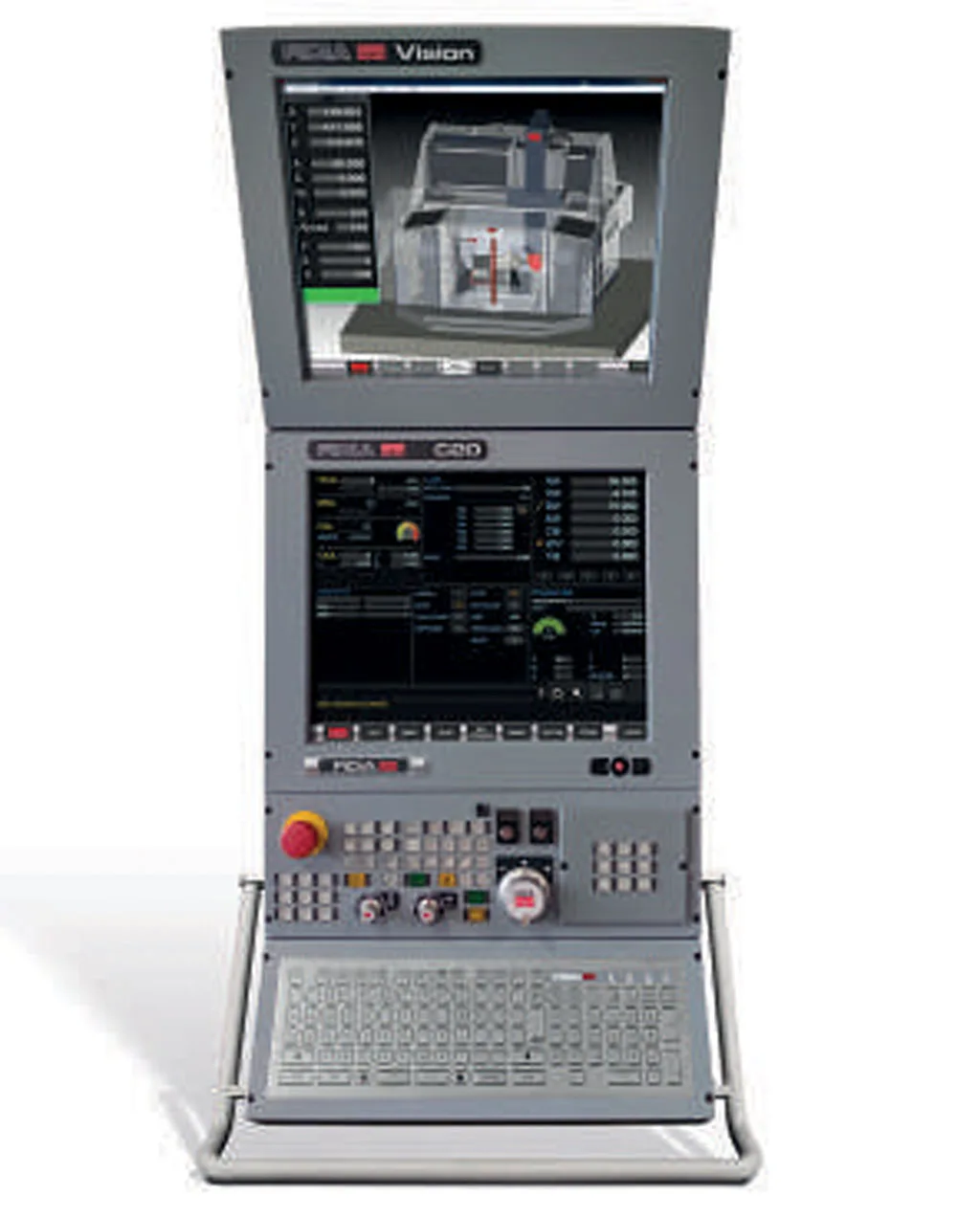

CNC-urile Fidia C20/C20-Vision

DL321 este echipat cu CNC C20/C20-Vision Fidia, CNC cu mai multe procesoare dezvoltate special pentru aplicatiile industriale de frezare de mare viteza in 5 axe. Arhitectura standard Windows bazata pe PC faciliteaza interactiunea cu sistemul.

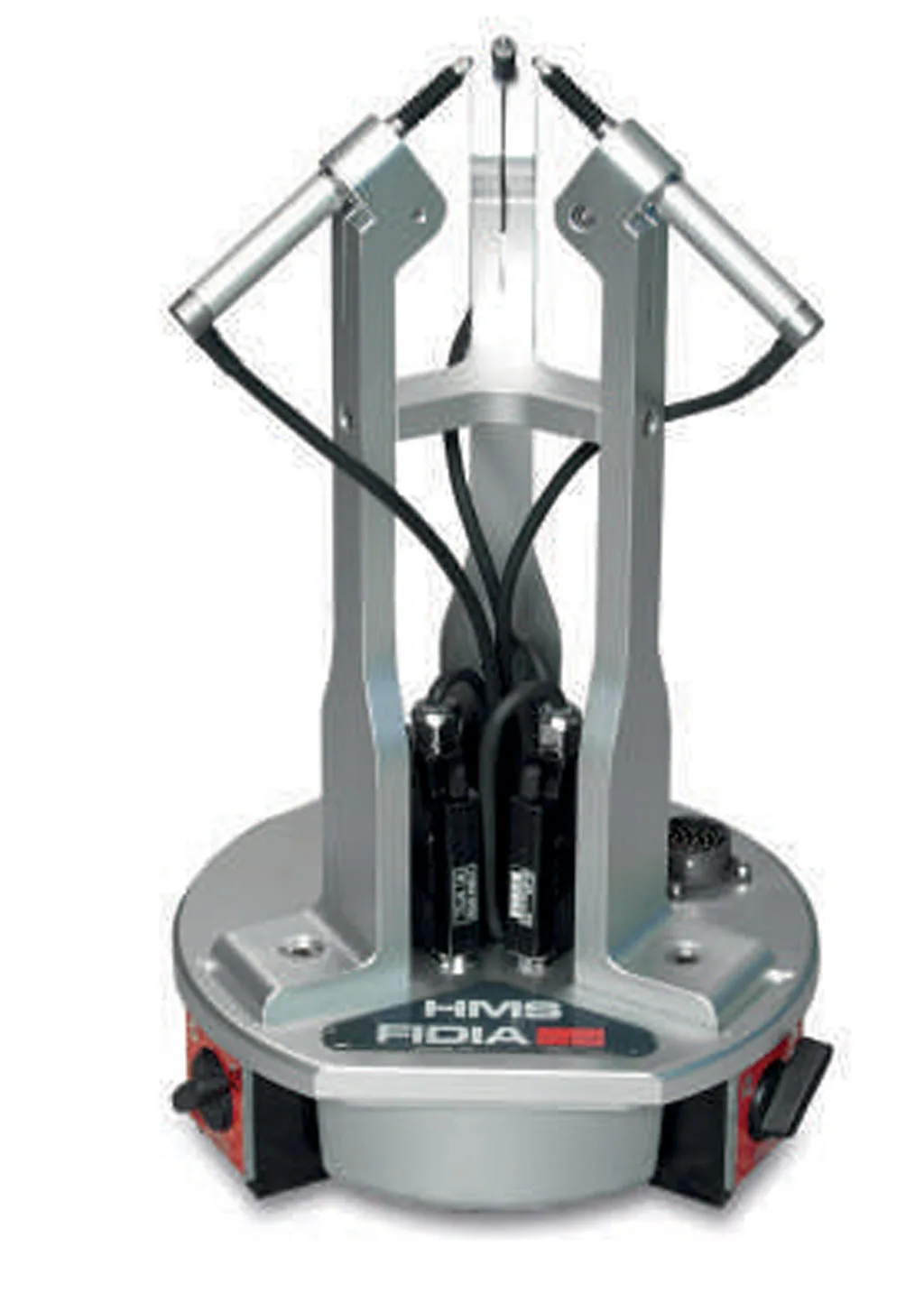

HMS – Head Measuring System

HMS este un sistem special conceput de Fidia pentru masurarea si verificarea capetelor continue si birotative. Acesta este echipat cu 3 senzori conectati la CNC Fidia si gestionati de un software de masurare dedicat, capabil sa verifice si sa corecteze atat precizia de pozitionare, cat si parametrii RTCP ai capului cu 5 axe care echipeaza DL321.
